产品简介：

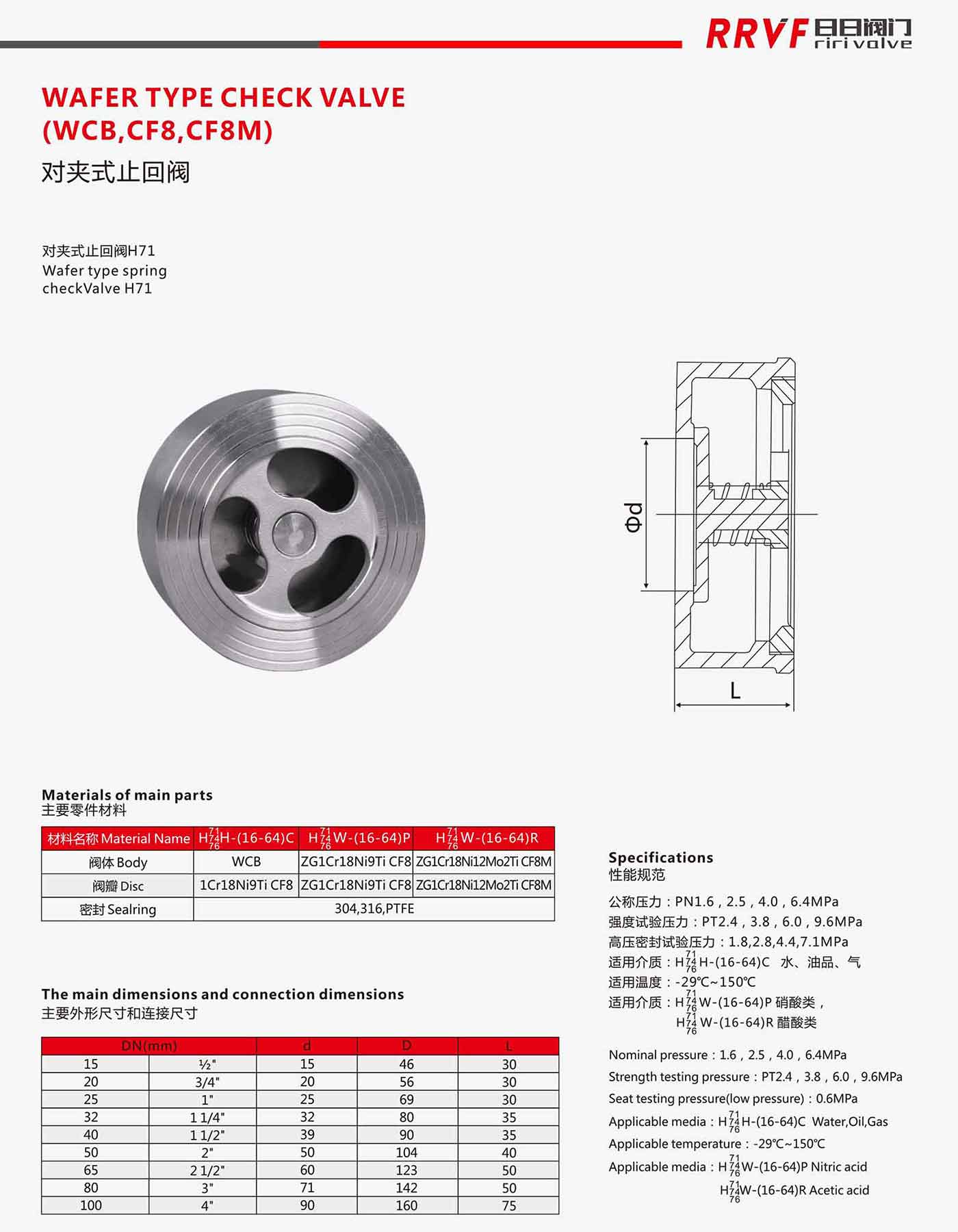

H71W对夹式止回阀是一种阀门，由于阀体、阀瓣、阀盖等组成，阀瓣在液压的作用下打开，并限制在阀盖的凸台上，流体经阀瓣外边通过，当出口压力大于进口压力是，阀瓣就在液压力和弹簧力的作用下关闭制止了流体的返流。
公称压力 PN MPa | 公称通径 DN mm | 尺寸(mm) | 重量 (Kg) | 配管法兰(供参考) | |||||||
L | D | D2 | D3 | D4 | D5 | 螺栓孔中心 圆直径Dl | 螺栓 数量 | 螺栓直径d | 螺栓 长度Ll | ||
PN1.0MPa PN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 |
25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 |
32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 105 |
50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 |
65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 |
80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 |
100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 |
125 | 90 | 192 | 110 | 125 | 132 | - | 9.0 | 210 | 8 | M16 | 180 |
150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 |
